A montagem dos módulos de memória na placa-mãe de um computador deve observar os critérios do fabricante, de acordo com a configuração pretendida.
Claro que nem só de memória vive o computador, mas ela é um dos mais importantes componentes da arquitetura da plataforma (IBM ou Apple) na qual a placa-mãe é construída.

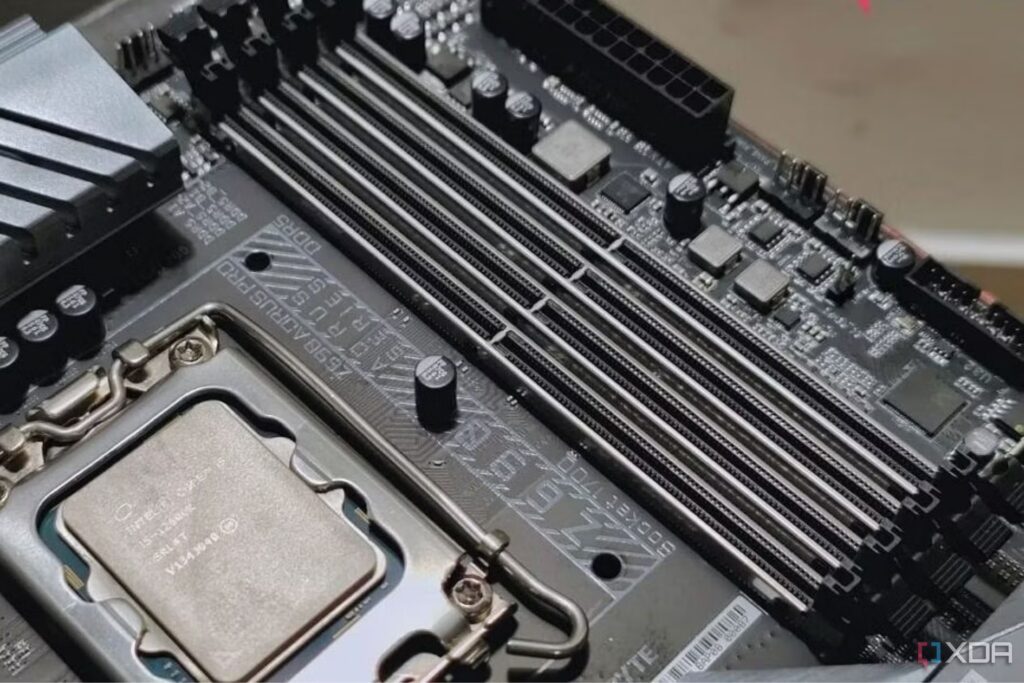

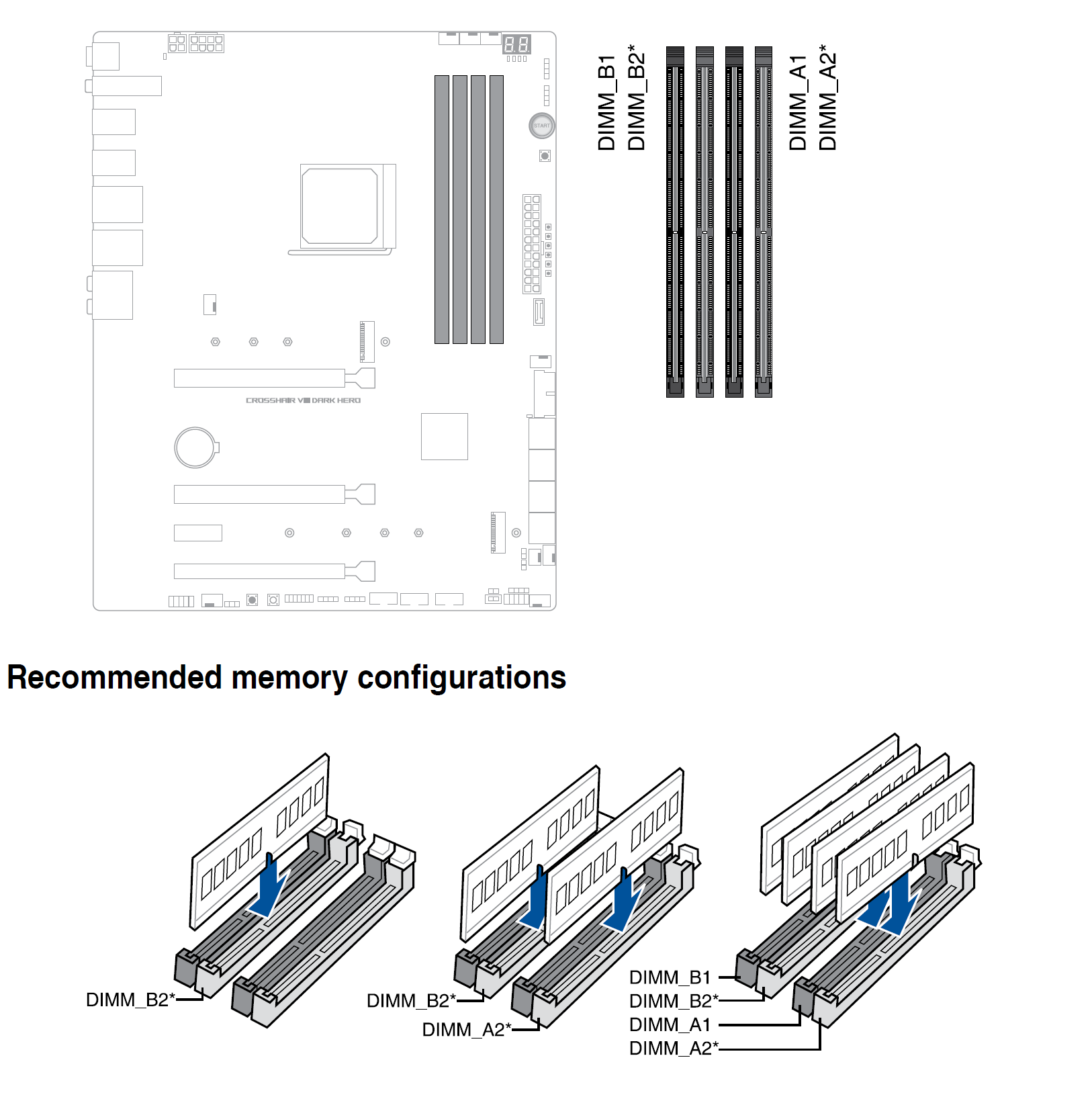

No texto anterior, comentou-se como a memória RAM é montada, na forma de chips ou de módulos. No diagrama abaixo, mostra-se, como exemplo, a forma correta de montagem para módulos de arquitetura DIMM, em uma placa-mãe Asus da linha ROG:
Os 4 slots DIMM são rotulados de acordo com os dois canais da placa, numerados de A1 até B2, na sequência B1, B2, A1 e A2, da esquerda para a direita, de quem olha a placa de cima. A parte superior do slot tem uma trava, que irá manter o módulo imóvel, assim que ele ficar devidamente assentado na fenda do slot, o que se consegue com uma ligeira pressão do módulo para baixo, como mostra a ilustração..
Além disso, se indica que se somente um módulo for montado (“single channel”) ele deve ser inserido no slot B2. Se dois módulos forem usados (“dual channel”) eles devem ser montados nos slots B2 e A2.

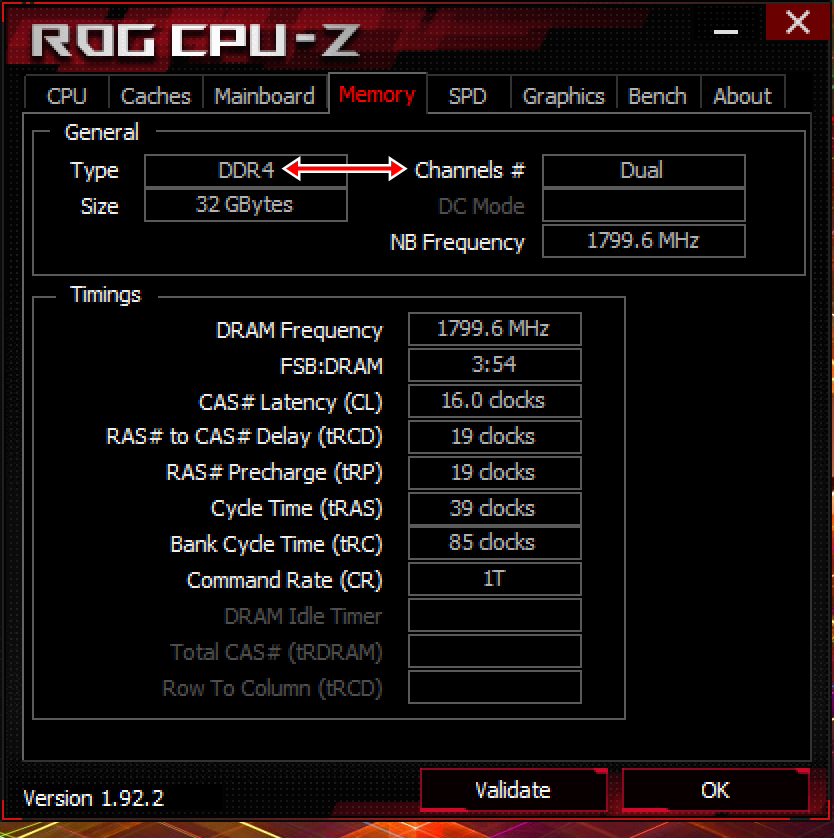

Rodando o anteriormente citado CPU-Z (ou CPUID, se quiserem), é possível conferir que a montagem de dois módulos em “dual channel” foi feita de forma correta:
A configuração de canais é importante para o gerenciamento da memória instalada na placa-mãe. Em “dual channel” (canal duplo) a CPU trabalha com os dois módulos de memória ao mesmo tempo, flexibilizando a transferência de dados e aumentando a largura de banda no tráfego de informações. Em princípio, esses dois canais otimizam o funcionamento da máquina no que tange ao uso da memória.
Para que a montagem em dual channel dê certo, é obrigatório usar módulos de memória compatíveis entre si, ou seja, eles devem ser idênticos! Como é possível que haja uma ligeira variação dos tempos de acesso (os “timings” da figura acima), os fabricantes costumam oferecer kits de memória casada, testadas na fábrica para este tipo de aplicação.
Se um dos módulos em uso der defeito, para efeitos de garantia, é normal, e recomendável, o envio dos dois módulos do kit para serem devolvidos ao processo de RMA (Autorização de Retorno ao Fabricante), os quais, depois de examinados, serão trocados por um kit novo.
Se apenas um dos dois módulos for trocado, o usuário corre o risco de não ter assegurado o funcionamento correto do dual channel, impactando na performance da CPU.
Os barramentos de passagem de dados da placa-mãe devem todos ser observados na instalação de qualquer componente. No caso da memória usa-se um barramento específico de dupla velocidade, o DDR ou Double Data Rate, cuja versão tem que ser especificada pelo fabricante da placa-mãe. Na figura acima, pode-se saber se o barramento indicado está correto: DDR-4, ou DDR versão 4.
Cada versão DDR tem características de especificações próprias, e por isso os seus módulos não podem ser misturados. Assim, na hora da montagem o usuário tem que ter certeza de estar usando a versão DDR indicada para a sua placa-mãe.
A montagem de módulos de memória não é crítica. Pode ser usado apenas um módulo e a máquina funcionará sem muitos problemas, exceto se o que está sendo executado for muito demandante, exigindo assim um módulo de maior capacidade. Módulos não casados para a montagem “dual channel” também funcionam, mas as chances de algo dar errado não recomenda este tipo de montagem.
O usuário deve sempre ter em mente que a compatibilidade e a otimização de cada componente vai impedir literalmente o conhecido gargalo de funcionamento, que ocorre quando a passagem de dados encontra obstruções na largura de banda dos componentes e/ou nos barramentos com limitações de operação.
Finalmente, ao montar um computador novo deve-se prever a futura carga de trabalho pretendida pelo usuário. O meu saudoso irmão, quando perguntado que computador alguém deveria comprar ou montar, ele sempre perguntava de volta qual seria o uso pretendido. Se o usuário quer trabalhar com imagens, por exemplo, é perda de tempo usar um computador com limitações de memória RAM ou de placa gráfica. Nestas circunstâncias, a máquina para e o usuário fica a ver navios! [Webinsider]
. . .
